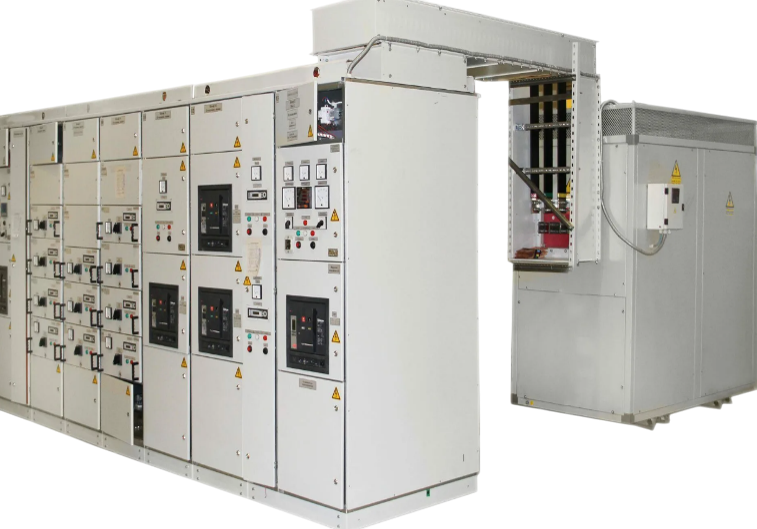

КОМПЛЕКТНЫЕ ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ МОЩНОСТЬЮ 25-3200 кВА

КТП применятся в системах электроснабжения промышленных предприятий и объектов всех отраслей промышленности, включая объекты атомной энергетики.

КТП изготавливаются с использованием распределительных устройств низкого напряжения (РУНН-0,4 кВ) на базе конструктива собственного производства «Сфера-Н»
Конструкция шкафов предусматривает установку полного комплекта электрооборудования и аппаратуры, устройств управления, защиты, автоматики и сигнализации

Комплектные трансформаторные подстанции (КТП) мощностью 25-3200 кВА на напряжение 6 и 10 кВ предназначены для приема, преобразования и распределения потребителям электрической энергии трехфазного переменного тока частотой 50 Гц и 60 Гц напряжением 0,4 кВ. КТП применятся в системах электроснабжения промышленных предприятий и объектов всех отраслей промышленности, включая объекты атомной энергетики.

Состав и комплектность КТП:
- устройства ввода высокого напряжения УВН;
- силовой трансформатор;
- распределительное устройство низкого напряжения РУНН-0,4;
- шинные мосты;
- комплект ЗиП;
- комплект конструкторской и эксплуатационной документации.

КТП изготавливаются согласно опросному листу, заполняемому Заказчиком (проектным институтом), и по принципиальным схемам Заказчика или завода-изготовителя по согласованию с Заказчиком. В КТП реализованы функции защиты:
- от перегрузки (зависимость I2t или I4t) с выбором диапазона уставок инерционности. Данную защиту реализует электронный расцепитель автоматического выключателя или микропроцессорный блок РЗА серии БМРЗ-0,4;
- от токов КЗ в зоне селективной работы с кратковременной задержкой с выбором уставок по току срабатывания, задержки времени срабатывания и мгновенного срабатывания защиты при значениях тока КЗ выше токового диапазона зоны селективной работы. Данную защиту реализует электронный расцепитель автоматического выключателя или микропроцессорный блок РЗА серии БМРЗ-0,4;
- от токов КЗ на землю с выбором уставок по току срабатывания, задержки времени. Данную защиту реализует электронный расцепитель автоматического выключателя или микропроцессорный блок РЗА серии БМРЗ-0,4;
- от падения напряжения на ввод с выбором уставок по порогу срабатывания устройства контроля напряжения. Данную защиту реализует сетевое реле контроля напряжения или микропроцессорный блок РЗА серии БМРЗ-0,4;
- от перенапряжения и импульсных помех.

Основные параметры КТП:

Мощность силового трансформатора	25–3200 кВА
Напряжение короткого замыкания	4,5–6,0 %
Номинальный ток сборных шин на стороне НН, не менее	250–6300 А
Ток электродинамической стойкости на стороне НН	50–150 кА
Ток термической стойкости в течение 1 с на стороне НН	20–85 кА
Номинальное напряжение на стороне НН	0,4 кВ; 0,69 кВ
Род тока	Переменный трехфазный
Частота переменного тока	50 Гц
Номинальное напряжение на стороне ВН	6 кВ; 10 кВ
Наибольшее рабочее напряжение на стороне ВН	7,2 кВ; 12 кВ
Ток электродинамической стойкости на стороне ВН	51 кА
Ток термической стойкости в течение 1 с на стороне ВН	31,5 кА
Класс нагревостойкости обмотки силового трансформатора по ГОСТ 8865	F, H
Род тока и величина напряжения оперативных цепей	=220В, ~ 220В
Климатическое исполнение и категория размещения по ГОСТ 15150	У3, О4, УХЛ3, УХЛ4
Среднегодовое значение относительной влажности при 15 °С	75 %
Верхнее значение относительной влажности при 15 °С	98 %

В КТП реализованы функции автоматики:
- по выбору режимов управления КТП (местный/дистанционный);
- по выбору режимов управления автоматическими выключателями вводов и секционирования (ручной/автомат);
- по выбору режимов управления автоматическими выключателями отходящих линий с моторным приводом (ручной/автомат);
- по автоматическому вводу АВР (АВР СВ, ВНР СВ, АВР АВ, ВНР АВ), реализованных с применением «релейных» схем, микропроцессорных блоков РЗА серии БМРЗ-0,4 или программируемых контроллеров;
- по выдаче информационных дискретных и аналоговых сигналов и приему команд управления АСУ ТП.
КТП изготавливаются с использованием распределительных устройств низкого напряжения (РУНН-0,4 кВ) на базе конструктива собственного производства «Сфера-Н». Конструкция шкафов предусматривает установку полного комплекта электрооборудования и аппаратуры, устройств управления, защиты, автоматики и сигнализации.

Классификация и исполнение КТП:

Признаки классификации	Исполнение
По типу силового трансформатора	С сухими трансформаторами
По типу силового трансформатора	С масляными трансформатором
По способу выполнения нейтрали	TN-C, TN-S, TN-C-S
По числу применяемых силовых трансформаторов	С одним, двумя трансформаторами
По взаимному расположению секций РУНН	Однорядное, двухрядное
По наличию изоляции на шинах шинных мостов	С неизолированными шинами
По выполнению высоковольтного ввода	Кабельный снизу, сверху
По выполнению вводов отходящих линий	Кабельный снизу, сверху
По выполнению ввода аварийного источника питания	Кабельный снизу, сверху
По климатическому исполнению и категории размещения по ГОСТ 15150	УЗ, О4
По способу установки автоматических выключателей вводных и секционного	Стационарное исполнение, втычное исполнение (на номинальный ток до 630А), выкатное исполнение
По способу установки автоматических выключателей отходящих линий	В шкафу РУНН-0,4 кВ: стационарное исполнение, втычное исполнение, выкатное исполнение. В выкатном модуле: стационарное исполнение
По назначению шкафов РУНН-0,4 кВ	Вводный, линейные, секционные, компенсации реактивной мощности, управления
По степени защиты РУНН по ГОСТ 14254	IP31, IP40, IP41
По условиям обслуживания	Двухстороннее, одностороннее
Доступ к органам управления	С фронтальной стороны
По количеству и типу ввода аварийного (резервного) источников электроэнергии 0,4 кВ	С одним аварийным вводом 0,4 кВ от ДЭС С двумя аварийными вводами 0,4 кВ от ДЭС С одним аварийным вводом 0,4 кВ от энергосистемы С двумя аварийными вводами 0,4 кВ от энергосистемы
