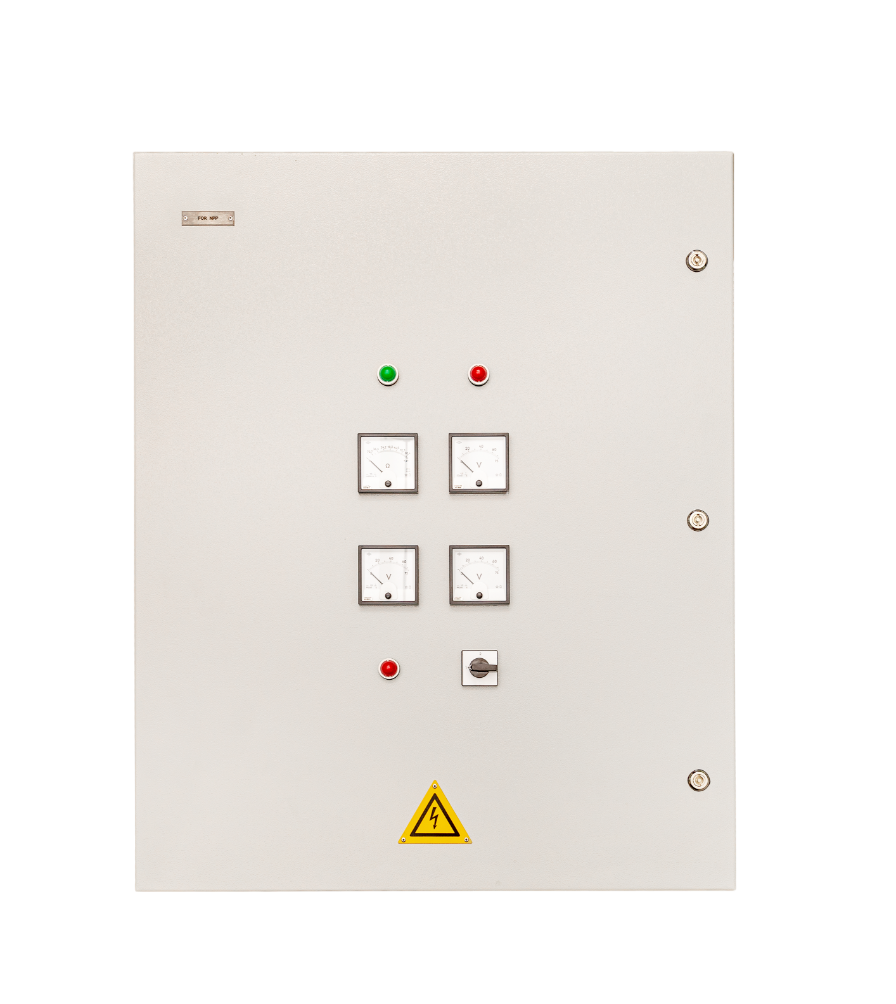

MC, MC PRO

Применяются для размещения различного оборудования НКУ и предназначены для монтажа на вертикальные поверхности (стены, колонны и т. д.).

Выполняются в конструктиве МС, MC PRO в 54 различных вариантах

Корпуса навесного исполнения применяются для размещения различного оборудования и предназначены для монтажа на вертикальные поверхности (стены, колонны и т. д .). Выполняются в конструктиве МС, MC PRO в 54 различных вариантах.

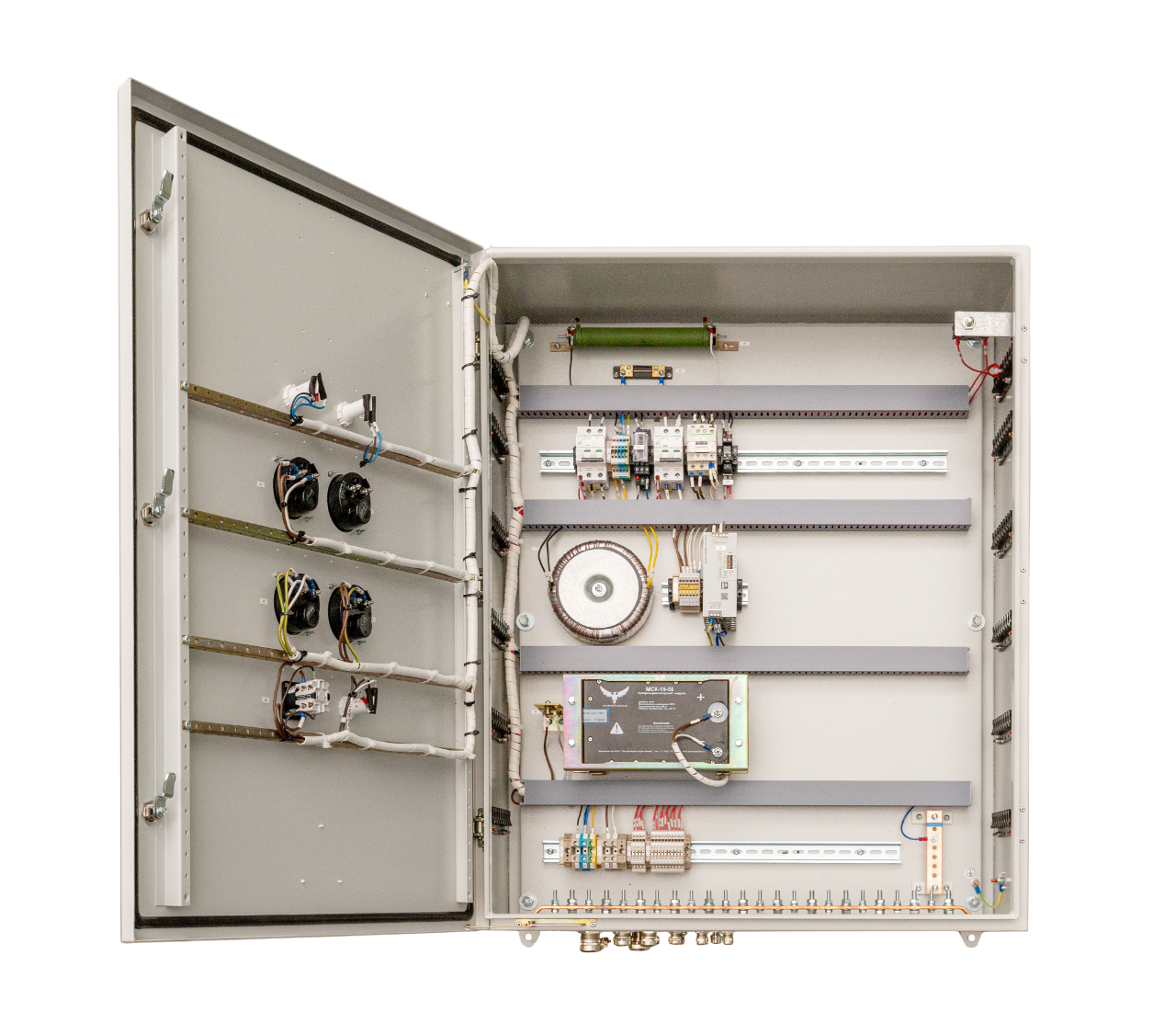

Конструктив МС, MC PRO представляет собой гнутый сварной корпус с отштампованными ребрами жесткости. В корпусе установлена съемная монтажная панель для аппаратуры. Комплектуется навесной дверью и устройством ввода кабеля. Корпуса предназначены для установки на объектах, эксплуатируемых в макроклиматических районах как с умеренно-холодным, так и с тропическим морским климатом. Корпуса поставляются потребителю полностью окрашенными (цвет светло-серый) за исключением крепежных изделий, петель, замков и фиксатора, имеющих антикоррозийное покрытие в соответствии с ГОСТ 9.301.

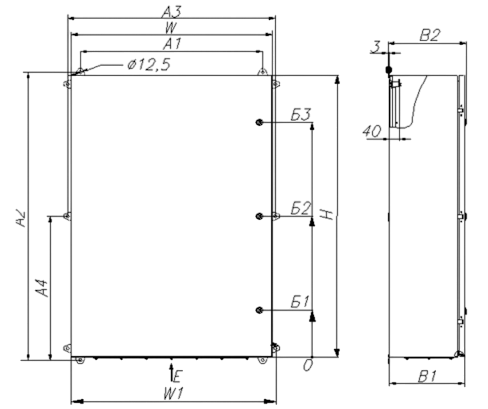

Габаритные и установочные размеры

Индекс	Размеры, мм														Масса, кг
Индекс	W	W1	H	B1	B2	A1	A2	A3	A4	Б1	Б2	Б3	Д	Г	Масса, кг
МС203015	200	217	300	150	156	120	340	-	-	150	-	-	255	325	6.7
МС303015	300	317	300	150	156	220	340	-	-	150	-	-	381	422	8.7
МС304015	300	317	400	150	156	220	440	-	-	200	-	-	381	422	10.9
МС305015	300	317	500	150	156	220	540	-	-	150	350	-	381	422	13.1
МС403015	400	417	300	150	156	320	340	-	-	150	-	-	507	518	10.9
МС203020	200	217	300	200	206	120	340	-	-	150	-	-	255	375	7.2
МС303020	300	317	300	200	206	220	340	-	-	150	-	-	381	472	9.5
МС304020	300	317	400	200	206	220	440	-	-	200	-	-	381	472	11.7
МС305020	300	317	500	200	206	220	540	-	-	150	350	-	381	472	14.2
МС403020	400	417	300	200	206	320	340	-	-	150	-	-	507	568	11.8
МС404020	400	417	400	200	206	320	440	-	-	200	-	-	507	568	14.6
МС405020	400	417	500	200	206	320	540	-	-	150	350	-	507	568	17.5
МС406020	400	417	600	200	206	320	640	-	-	150	450	-	507	568	22.8
МС503020	500	517	300	200	206	420	340	-	-	150	-	-	633	665	14.1
МС504020	500	517	400	200	206	420	440	-	-	200	-	-	633	665	17.4
МС505020	500	517	500	200	206	420	540	-	-	150	350	-	633	665	20.9
МС506020	500	517	600	200	206	420	640	-	-	150	450	-	633	665	26.9
МС507020	500	517	700	200	206	420	740	540	370	150	550	-	633	665	30.7
МС604020	600	617	400	200	206	520	440	-	-	200	-	-	777	761	22.1
МС605020	600	617	500	200	206	520	540	-	-	150	350	-	777	761	26.3
МС606020	600	617	600	200	206	520	640	-	-	150	450	-	777	761	31.1
МС608020	600	617	800	200	206	520	840	640	420	150	400	650	777	761	39.8
МС601020	600	617	1000	200	206	520	1040	640	520	150	500	850	777	761	48.1
МС304025	300	317	400	250	256	220	440	-	-	200	-	-	381	522	12.7
МС305025	300	317	500	250	256	220	540	-	-	150	350	-	381	522	15.2
МС403025	400	417	300	250	256	320	340	-	-	150	-	-	507	618	12.7
МС404025	400	417	400	250	256	320	440	-	-	200	-	-	507	618	15.6
МС405025	400	417	500	250	256	320	540	-	-	150	350	-	507	618	18.6
МС406025	400	417	600	250	256	320	640	-	-	150	450	-	507	618	24.4
МС504025	500	517	400	250	256	420	440	-	-	200	-	-	633	715	18.6
МС505025	500	517	500	250	256	420	540	-	-	150	350	-	633	715	22.1
МС506025	500	517	600	250	256	420	640	-	-	150	450	-	633	715	28.6
МС507025	500	517	700	250	256	420	740	540	370	150	550	-	633	715	32.7
МС604025	600	617	400	250	256	520	440	-	-	200	-	-	777	811	23.5
МС605025	600	617	500	250	256	520	540	-	-	150	350	-	777	811	27.9
МС606025	600	617	600	250	256	520	640	-	-	150	450	-	777	811	32.9
МС608025	600	617	800	250	256	520	840	640	420	150	400	650	777	811	42.0
МС601025	600	617	1000	250	256	520	1040	640	520	150	500	850	777	811	50.7
МС808025	800	817	800	250	256	720	840	840	420	150	400	650	1029	1004	52.6
МС801025	800	817	1000	250	256	720	1040	840	520	150	500	850	1029	1004	63.5
МС604030	600	617	400	300	306	520	440	-	-	200	-	-	777	861	25.1
МС606030	600	617	600	300	306	520	640	-	-	150	450	-	777	861	34.8
МС608030	600	617	800	300	306	520	840	640	420	150	400	650	777	861	44.2
МС601030	600	617	1000	300	306	520	1040	640	520	150	500	850	777	861	53.2
МС601230	600	617	1200	300	306	520	1240	640	620	200	600	1000	777	861	62.3
МС808030	800	817	800	300	306	720	840	840	420	150	400	650	1029	1054	55.1
МС801030	800	817	1000	300	306	720	1040	840	520	150	500	850	1029	1054	66.4
МС801230	800	817	1200	300	306	720	1240	840	620	200	600	1000	1029	1054	77.6
МС304025i	300	317	400	250	256	220	440	-	-	200	-	-	381	522	13.3
МС406025i	400	417	600	250	256	320	640	-	-	150	450	-	507	618	24.4
МС606025i	600	617	600	250	256	520	640	-	-	150	450	-	777	811	33.5
МС609025i	600	617	900	250	256	520	940	640	470	150	450	750	777	811	48.7
МС606036i	600	617	600	360	366	520	640	-	-	150	450	-	777	921	37.3
МС609036i	600	617	900	360	366	520	940	640	470	150	450	750	777	921	54.2
МС601036i	600	617	1000	360	366	520	1040	640	520	150	500	850	777	921	56.1

i - Корпуса с дополнительными металлоконструкциями на боковых стенках корпуса.
Полезные весовые нагрузки на дверь корпусов, кг.

		Горизонтальные размеры корпуса, мм
		200	300	400	500	600	800
Вертикальные размеры корпуса, мм	300	1 кг	2 кг	3 кг	4 кг
	400		3 кг	4 кг	5 кг	6 кг
	500		4 кг	5 кг	6 кг	6 кг
	600			6 кг	6 кг	6 кг
	700				6 кг
	800					6 кг	6,5 кг
	900					6 кг
	1000					6 кг	6,5 кг
	1200					6 кг	6,5 кг

Полезные весовые нагрузки на монтажную панель корпусов, кг.

		Горизонтальные размеры корпуса, мм
		200	300	400	500	600	800
Вертикальные размеры корпуса, мм	300	4 кг	8 кг	10 кг	20 кг
	400		10 кг	20 кг	25 кг	30 кг
	500		20 кг	25 кг	30 кг	30 кг
	600			30 кг	30 кг	35 кг
	700				35 кг
	800					40 кг	45 кг
	900					40 кг
	1000					40 кг	45 кг
	1200					40 кг	45 кг
