«Сфера-Н» – универсальное низковольтное комплектное устройство производства АО «Завод ЭЛЕКТРОПУЛЬТ». Изготавливаются по ТУ 3433-033-71439231-2005.

  • Универсальность
  • Возможность использования комплектующих как отечественных, так и импортных поставщиков
  • Возможность использования конструктива как на модулях, так и на оборудовании, установленном на монтажных панелях
  • Возможность применения выдвижных блоков

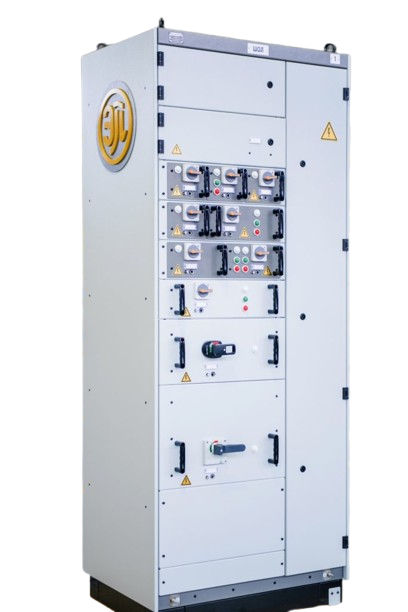

  • СФЕРА-Н
  • СФЕРА-Н
  • СФЕРА-Н
  • СФЕРА-Н

  • «Сфера-Н» – универсальное низковольтное комплектное устройство производства АО «Завод ЭЛЕКТРОПУЛЬТ». Устройство предназначено для приема и распределения электроэнергии трехфазного переменного тока напряжением 230, 400, 690 В частотой 50 Гц, а также для управления оборудованием, его защиты от коротких замыканий и перегрузок.

  • Изготавливаются по ТУ 3433-033-71439231-2005.

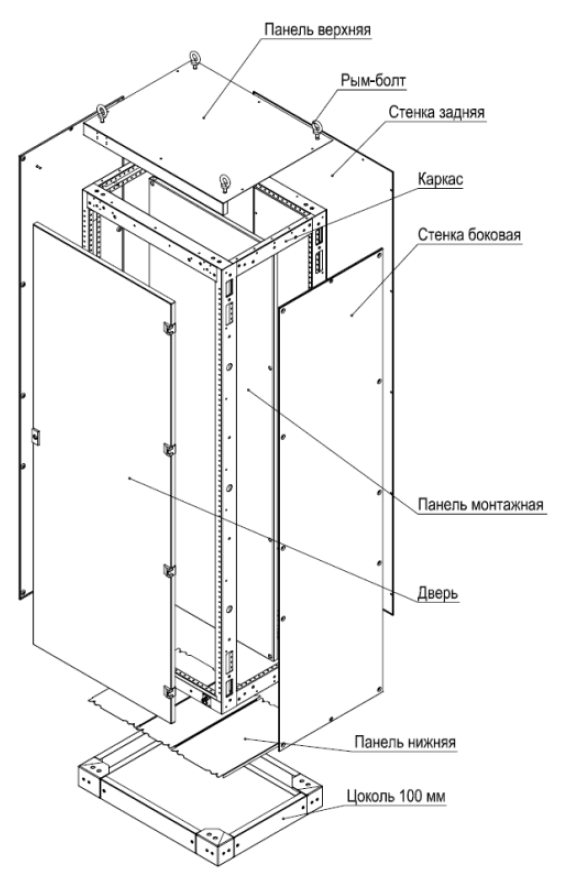

    сфера-н общ вид

  • Основные характеристики:

  • Узел, позволяющий выполнять видимое заземление

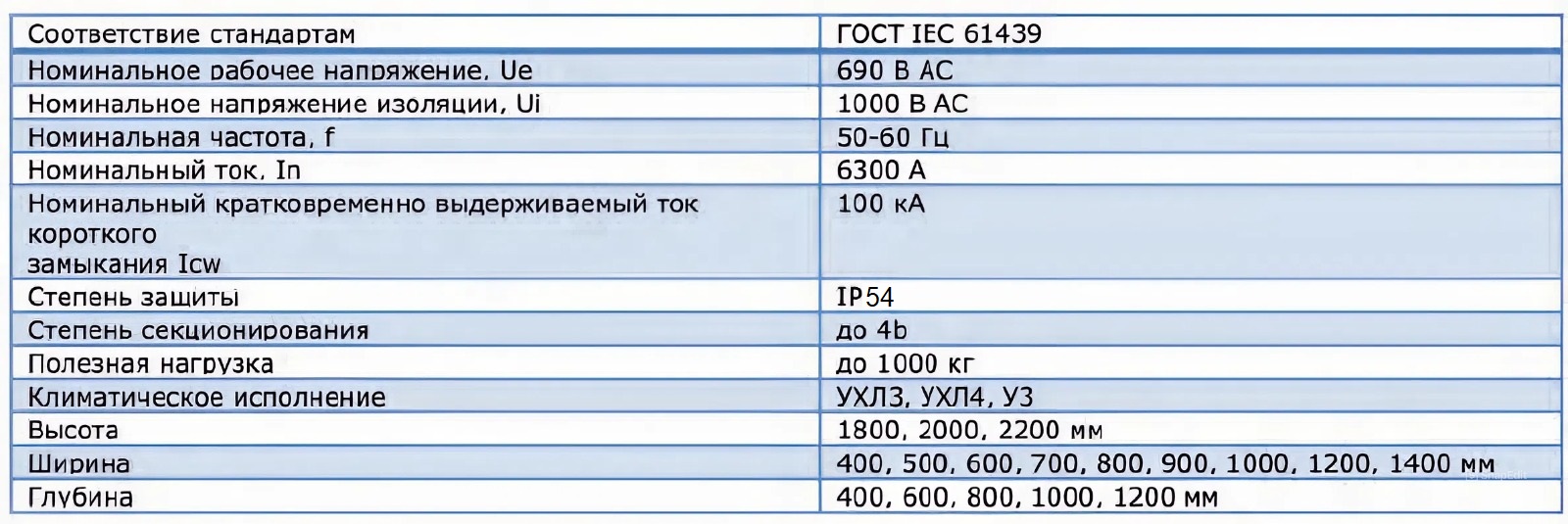

    Технические характеристики:

    • Номинальный ток In до 630 A;
    • Ручной или моторный привод;
    • Привод на двери или за дверью;
    • Монтажные платы для вспомогательных аппаратов.
  • Типы шкафов НКУ «Сфера-Н»:
    • Вводные (в том числе аварийного ввода) – с коммутирующими аппаратами стационарного или выкатного исполнения.
    • Отходящих линий – с коммутирующими аппаратами стационарного, втычного или выкатного исполнений, а также с выдвижными ячейками. Максимальное количество отходящих линий в шкафах с выдвижными ячейками – 33 шт.
    • Секционные – с коммутирующими аппаратами стационарного или выкатного исполнения.
    • Компенсации реактивной мощности.
    • Панели управления.
    • Учета электроэнергии – с установленными приборами контроля и учета расхода электроэнергии.
    • Комбинированные – в одном шкафу устанавливаются аппараты разного функционального назначения, например, ввод и отходящая линия.

    Каждый шкаф с фасадной стороны комплектуется дополнительными узлами, позволяющими выполнить видимое заземление проводом на контур заземления помещения. Изделия могут быть как одностороннего, так и двухстороннего обслуживания, подвод кабелей – снизу/сверху.

  • Характеристики шкафов НКУ «Сфера-Н»:
    • Ширина шкафов, мм: 400-1400 (с шагом 100);
    • Глубина шкафов, мм: 400-1200 (с шагом 200);
    • Высота шкафов, мм: 1400-2200 (с шагом 200);
    • Степень защиты – до IP54 (имеются конструктивные ограничения).

    В соответствии с реализацией государственной программы по импортозамещению изделие «Сфера-Н» изготавливается из материалов, производимых на территории РФ, а также ориентировано на комплектующие и аппараты производства отечественных компаний.

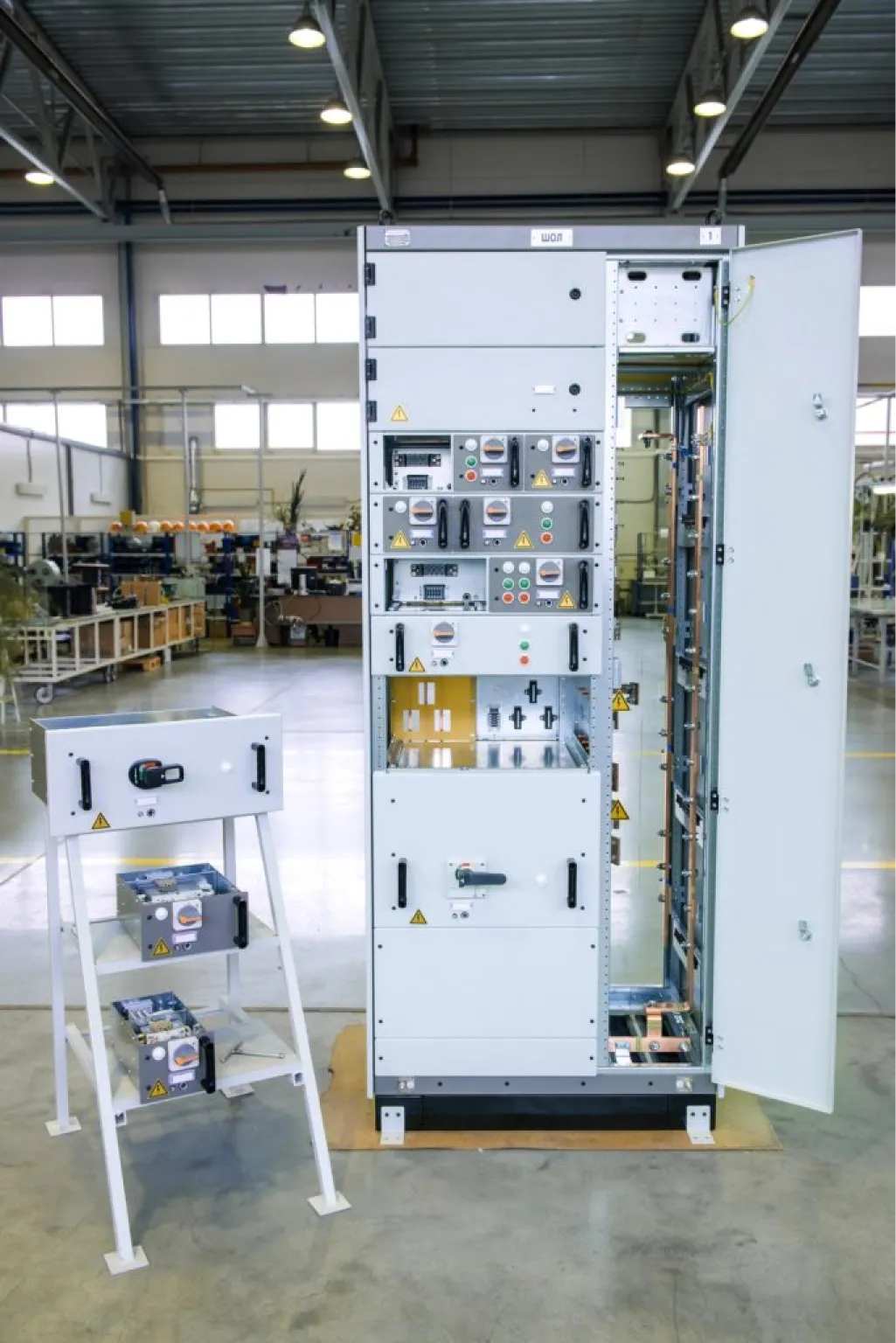

  • Выдвижной блок шкафов отходящих линий
  • выдвижные блоки
  • Типовой выдвижной блок размером шкафа отходящих линий

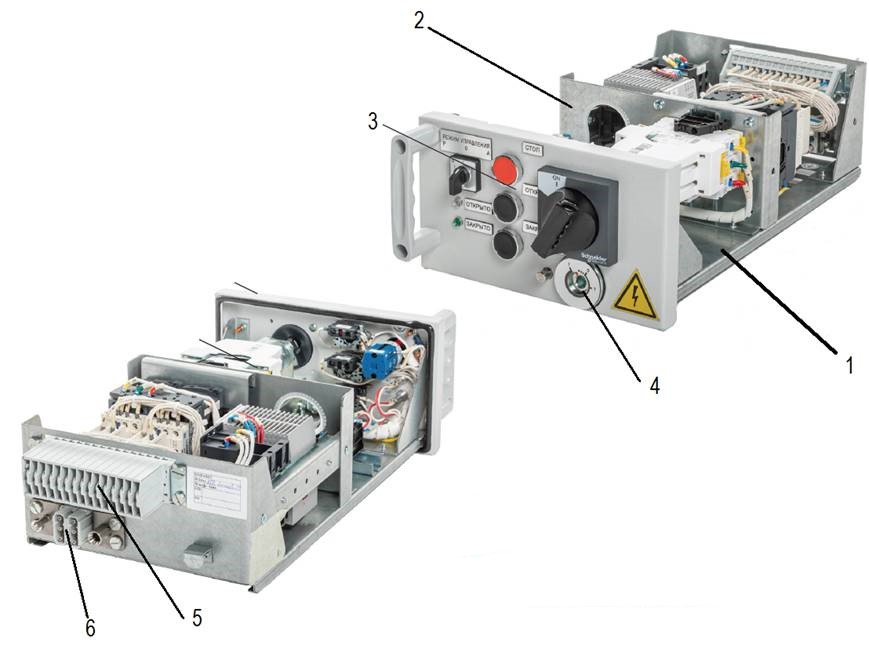

    1. Основание выдвижного блока
    2. Монтажная панель
    3. Лицевая панель
    4. Механизм приводной
    5. Разъем цепей управления (до 40 контактов)
    6. Разъем силовой (до 160 А)

    Помимо выдвижных блоков, оборудование в шкафах отходящих линий может размещаться в стационарных ячейках, в которых размещаются коммутационные аппараты стационарного, втычного или выкатного исполнения.

  • Оснащены механическими блокировками и обеспечивают следующие фиксирующие положения: присоединенное, испытательное, отсоединенное, отделенное. Комплектуются приводными механизмами, исключающими перемещение блока под нагрузкой. Перемещение блоков производится по направляющим, которые устанавливаются на блок и в отсеке.

  • Стандартные выдвижные блоки

    Высота выдвижного блока, мм

    		 0,4 кВ/прямой пуск

    0,4 кВ/кабель
    150 40 кВт 100 A
    200 64 кВт 160 A
    250 100 кВт 250 A
    300 — 400 А
    400 160 кВт 630А
    600 250 кВт —
