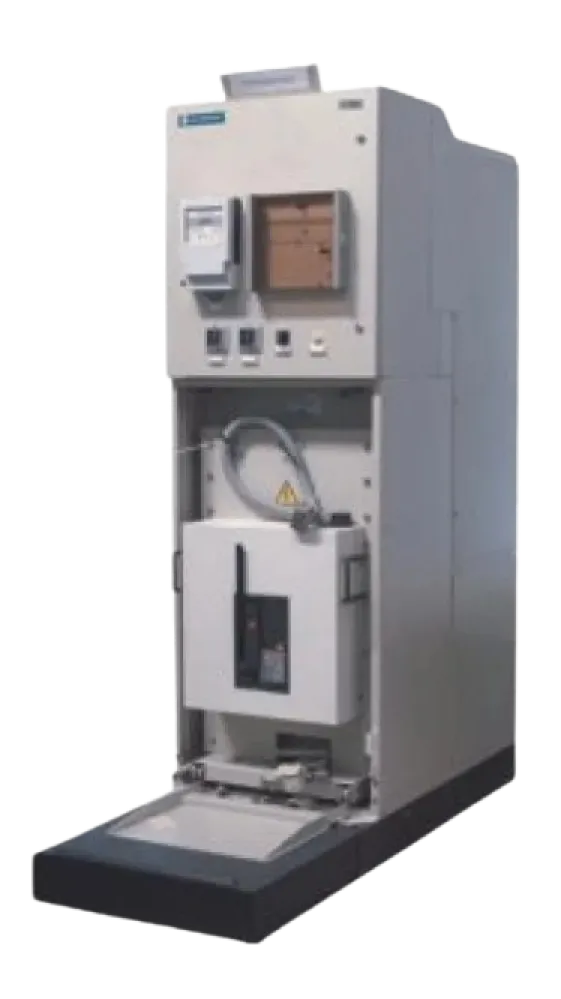

ШКАФЫ КРУ Серии К-204 ЭП

Шкафы серии К-204 ЭП рассчитаны на номинальный ток главных цепей до 1600 А и номинальное напряжение 6 и 10 кВ. Изготавливаются в соответствии с требованиями ТУ 3414-006-05758859-99.

  • Удобное кабельное подключение
  • Линейный отсек шкафа К-204 ЭП имеет большие внутренние размеры, что обеспечивает удобство обслуживания шкафа и монтажа кабельных присоединений
  • Корпус шкафа КРУ изготавливается из высококачественной стали на современном станочном оборудовании
  • ШКАФЫ КРУ Серии К-204 ЭП
  • ШКАФЫ КРУ Серии К-204 ЭП
  • ШКАФЫ КРУ Серии К-204 ЭП
  • ШКАФЫ КРУ Серии К-204 ЭП
  • Конструктивно-технические особенности:
    • двухстороннее обслуживание шкафа;
    • нижнее расположение сборных шин;
    • напольный выкатной элемент, не требующий дополнительной сервисной тележки;
    • возможность применения большой номенклатуры комплектующих;
    • возможность адаптации конструкции под требования проекта;
    • высокая ремонтопригодность, не требует специального инструмента;
    • простота контроля при обслуживании: зазоров, температуры, усилия затяжки крепежа.
  • Состав шкафов:
    • линейный отсек;
    • отсек сборных шин;
    • отсек выкатного элемента;
    • релейный отсек.
  • Технические параметры

    Параметр

    К-204 ЭП
    Номинальное напряжение, кВ

    6; 10
    Номинальный ток главных цепей, А 630; 1000; 1250; 1600
    Номинальный ток сборных шин, А 630, 1000, 1250, 1600, 2000; 2500; 3150
    Номинальный ток отключения выключателей, кА (зависит от типа выключателя) 20; 25; 31,5; 40; 50
    Ток термической стойкости (время протекания тока — 3с), кА 20; 25; 31,5; 40; 50
    Ток электродинамической стойкости главных цепей, кА 51; 64; 81; 102; 128
    Испытание напряжением грозового импульса, кВ 75
    Испытание напряжением 50 гц/1 мин, кВ 42
    Номинальное напряжение вспомогательных цепей:
           постоянного тока, В 110, 220
           переменного тока, В 127, 230
    Вид изоляции твердая и воздушная
    Вид линейных высоковольтных подсоединений кабельные (нижнее, верхнее),
    шинные (воздушные)
    Условия обслуживания двухстороннее
    Степень защиты (при закрытых дверях) IP20
    Вид управления местное; дистанционное
    Климатические условия:
           температура от –25°С до +40°С
           относительная влажность до 80% при 25°С
           атмосферное давление 630–800 мм рт. ст.
    Сейсмостойкость 9 баллов

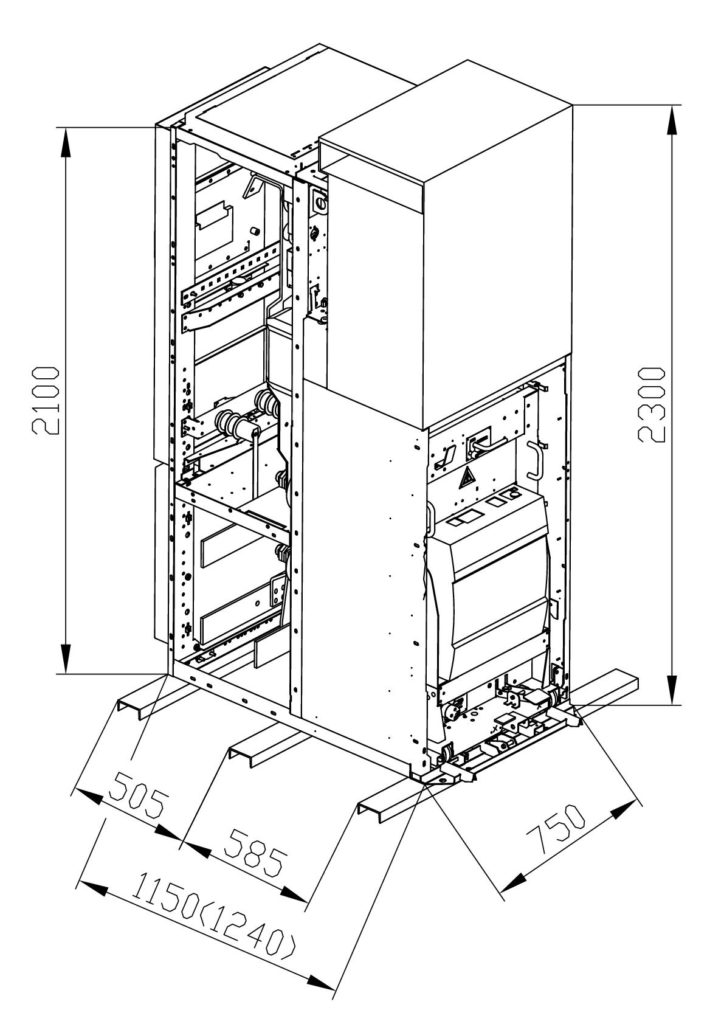

    Габаритные размеры, мм:
           Ширина, не более, мм 750
           Глубина, не более, мм 1150, 1240
           Высота, не более, мм 2300, 2950
    Масса шкафов, не более, кг 750

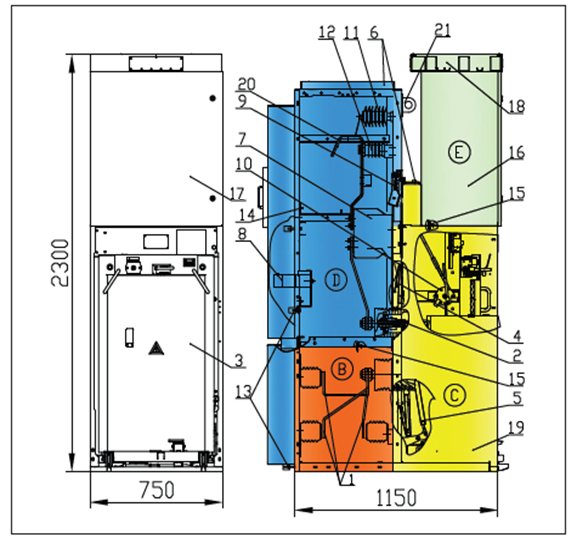

  • Шкаф КРУ серии К-204 ЭП
    1. Сборные шины
    2. Проходной изолятор контактного узла
    3. Выкатной элемент с силовым элементом
    4. Подвижные шторки
    5. Привод шторочного механизма
    6. Клапаны сброса избыточного давления
    7. Трансформатор тока
    8. Трансформатор тока нулевой последовательности
    9. Заземлитель
    10. Привод заземлителя
    11. Ограничитель перенапряжения
    12. Опорный изолятор с делителем напряжения
    13. Кабельный зажимной хомут
    14. Шина заземления
    15. Оптический датчик дуговой защиты
    16. Низковольтный отсек
    17. Дверь релейного отсека
    18. Лоток для контрольных кабелей
    19. Корпус
    20. Шины (отводы)
    21. Устройство для подъема ячейки
