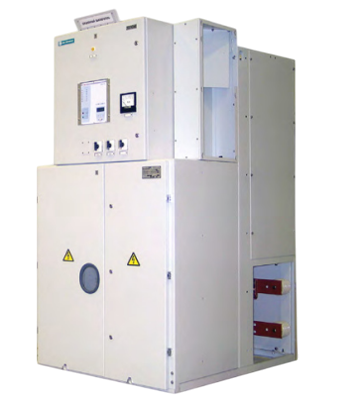

ШКАФЫ КРУ Серии К-205 ЭП

Параметр

К-205 ЭП

Номинальное напряжение, кВ

6; 10

Номинальный ток главных цепей, А

2000; 2500; 3150

Номинальный ток сборных шин, А

630, 1000, 1250, 1600,

2000; 2500; 3150

Номинальный ток отключения выключателей, кА (зависит от типа выключателя)

20; 25; 31,5; 40; 50

Ток термической стойкости (время протекания тока — 3с), кА

20; 25; 31,5; 40; 50

Ток электродинамической стойкости главных цепей, кА

51; 64; 81; 102; 128

Испытание напряжением грозового импульса, кВ

75

Испытание напряжением 50 гц/1 мин, кВ

42

Номинальное напряжение вспомогательных цепей:

       постоянного тока, В

110, 220

       переменного тока, В

127, 230

Вид изоляции

твердая и воздушная

Вид линейных высоковольтных подсоединений

кабельные (нижнее, верхнее),

шинные (воздушные)

Условия обслуживания

двухстороннее

Степень защиты (при закрытых дверях)

IP20

Вид управления

местное; дистанционное

Климатические условия:

       температура

от –25°С до +40°С

       относительная влажность

до 80% при 25°С

       атмосферное давление

630–800 мм рт. ст.

Сейсмостойкость

9 баллов

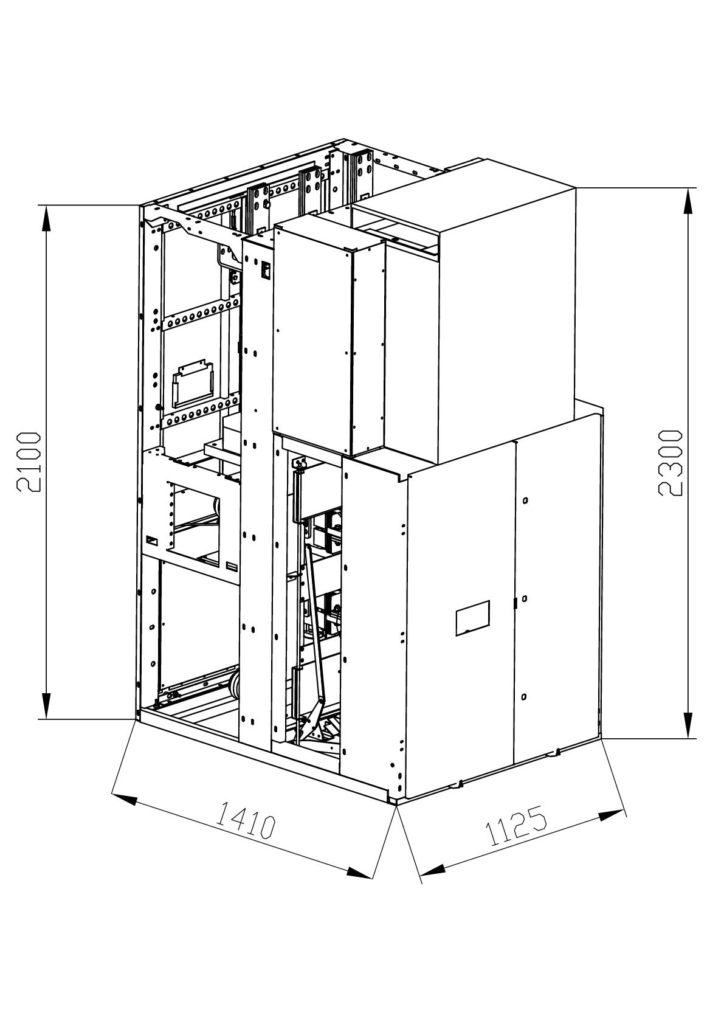

Габаритные размеры, мм:

       Ширина, не более, мм

1125

       Глубина, не более, мм

1410

       Высота, не более, мм

2300

Масса шкафов, не более, кг

1300
