ШКАФЫ КРУ Серии К-207 ЭП

Шкафы серии К-207 ЭП на номинальное напряжение 6 и 10 кВ изготавливаются в соответствии с требованиями ТУ 3414-023-05758859-2006.

Шкафы серии К-207 ЭП с номинальными токами главных цепей до 4000 А имеют естественную вентиляцию

Шкафы серии К-207 ЭП на номинальное напряжение 6 и 10 кВ изготавливаются в соответствии с требованиями ТУ 3414-023-05758859-2006.
Конструктивно-технические особенности шкафа КРУ серии К-207 ЭП:
- Верхнее расположение сборных шин.
- Одностороннее (двустороннее) обслуживание шкафов.
- Выкатной элемент в средней части шкафа с выкатыванием на инвентарную тележку.
- Доступ к сборным шинам осуществляется через крышу шкафа или через отсек выкатного элемента при выкаченном в ремонт выключателе.
- Простые шторки, автоматически закрывающиеся при выкатывании выкатного элемента.
- Фасадные двери, обеспечивающие локализацию аварии.
- Все отсеки отделены друг от друга перегородками.
- Пошкафное разделение отсека сборных шин.
- С помощью привода выкатной элемент перемещается из контрольного положения в рабочее и обратно при закрытой двери отсека. При выкатывании в контрольное положение шторки автоматически закрываются, что при открытии двери обеспечивает возможность безопасного доступа к отсек.
- Визуальный осмотр элементов внутри ячейки через смотровые окна.
- Светодиодное освещение внутреннего объема.
- Единый контур заземления.
- Двухступенчатая дуговая защита. Сочетание светодатчиков (фототиристоров или волоконно-оптических) с концевыми выключателями на клапанах разгрузки избыточного давления при дуговом замыкании в шкафу .
- Возможность установки от двухобмоточных до пятиобмоточных трансформаторов тока с пломбированием цепей учёта.
- Удобный релейный шкаф, вмещающий схемные решения на различных микропроцессорных устройствах.
- Все необходимые блокировки от неправильных действий персонала.
- Каркас и большинство деталей из оцинкованной стали.

Технические параметры

Параметр	К-207 ЭП
Номинальное напряжение, кВ	6; 10
Номинальный ток главных цепей, А	630; 1000; 1250; 1600; 2000; 2500; 3150; 4000
Номинальный ток сборных шин, А	630, 1000, 1250, 1600, 2500; 3150; 4000
Номинальный ток отключения выключателей, кА (зависит от типа выключателя)	12,5; 20; 25; 31,5; 50
Ток термической стойкости (время протекания тока — 3с), кА	12,5; 20; 25; 31,5; 50
Ток электродинамической стойкости главных цепей, кА	32; 51; 64; 81; 102; 128
Испытание напряжением грозового импульса, кВ	75
Испытание напряжением 50 гц/1 мин, кВ	37,8
Номинальное напряжение вспомогательных цепей:
постоянного тока, В	110, 220
переменного тока, В	127, 230
Вид изоляции	твердая и воздушная
Вид линейных высоковольтных подсоединений	кабельные (нижнее, верхнее), шинные (воздушные)
Условия обслуживания	одностороннее; двухстороннее
Степень защиты (при закрытых дверях)	IP31
Вид управления	местное; дистанционное
Климатические условия:
температура	от +1°С до +40°С
относительная влажность	до 80% при +25°С
атмосферное давление	630–800 мм рт. ст.
Сейсмостойкость	9 баллов
Габаритные размеры определяются конструктивным типоисполнением шкафов в зависимости от номинального тока главных цепей.

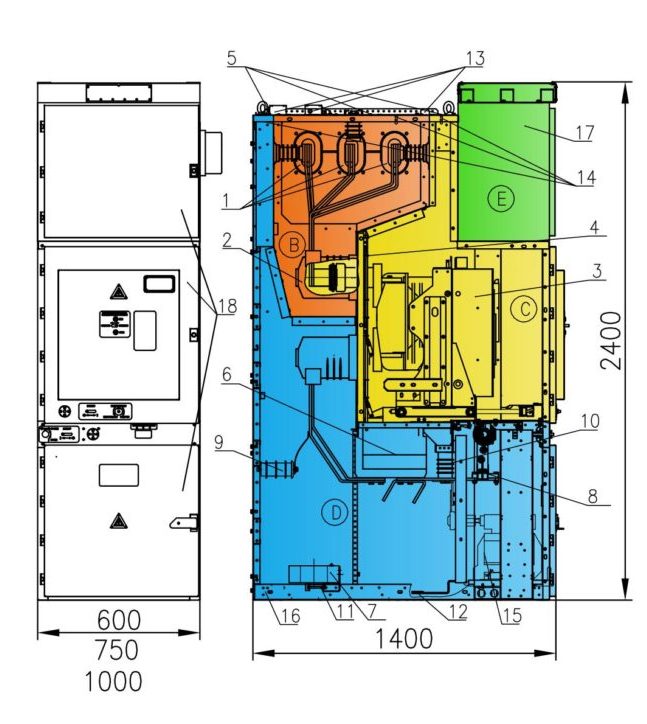

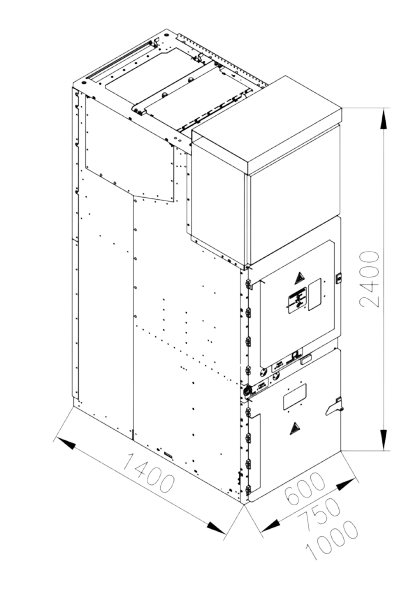

Шкаф КРУ серии К-207 ЭП
1. Проходной изолятор сборных шин
2. Проходной изолятор контактного узла
3. Кассетный выдвижной элемент
4. Подвижные шторки
5. Клапаны сброса избыточного давления
6. Трансформатор тока
7. Трансформатор тока нулевой последовательности
8. Заземлитель
9. Ограничитель перенапряжения
10. Опорный изолятор с делителем напряжения
11. Кабельный ввод с зажимным хомутом
12. Шина заземления
13. Концевой выключатель дуговой защиты
14. Оптический датчик дуговой защиты
15. Трансформатор напряжения (выкатной)
16. Корпус
17. Шкаф релейный
18. Двери шкафа
Состав шкафов:
- линейный отсек;
- отсек сборного шинопровода;
- отсек выкатного элемента;
- релейный отсек.
